Краткое описание комбинации сухого и влажного охлаждения
Характеристики: Верхняя часть охлаждается воздухом, нижняя — влажным воздухом.
Зимой и в переходный период используется только воздушное охлаждение для достижения нулевого расхода воды. Летом используется влажное охлаждение для снижения инвестиций в оборудование.
Конструкция: Влажное охлаждение расположено горизонтально, а воздушное охлаждение может быть расположено горизонтально с обеих сторон, посередине или V-образно посередине. Наружный корпус воздушного охлаждения имеет воздухозаборник, который может открываться и закрываться.
Преимущества: Полное использование низкой температуры, прямой конвекционный теплообмен и отсутствие расхода воды. Летом, благодаря использованию влажного охлаждения, уменьшается площадь теплообменника, что снижает инвестиции.
Основное преимущество
Производительность одного устройства может достигать 500 м³/ч. Низкое испарение распыляемой воды позволяет экономить воду около 30–85% в течение года.
Комбинированный рабочий процесс с мокрым и сухим охлаждением

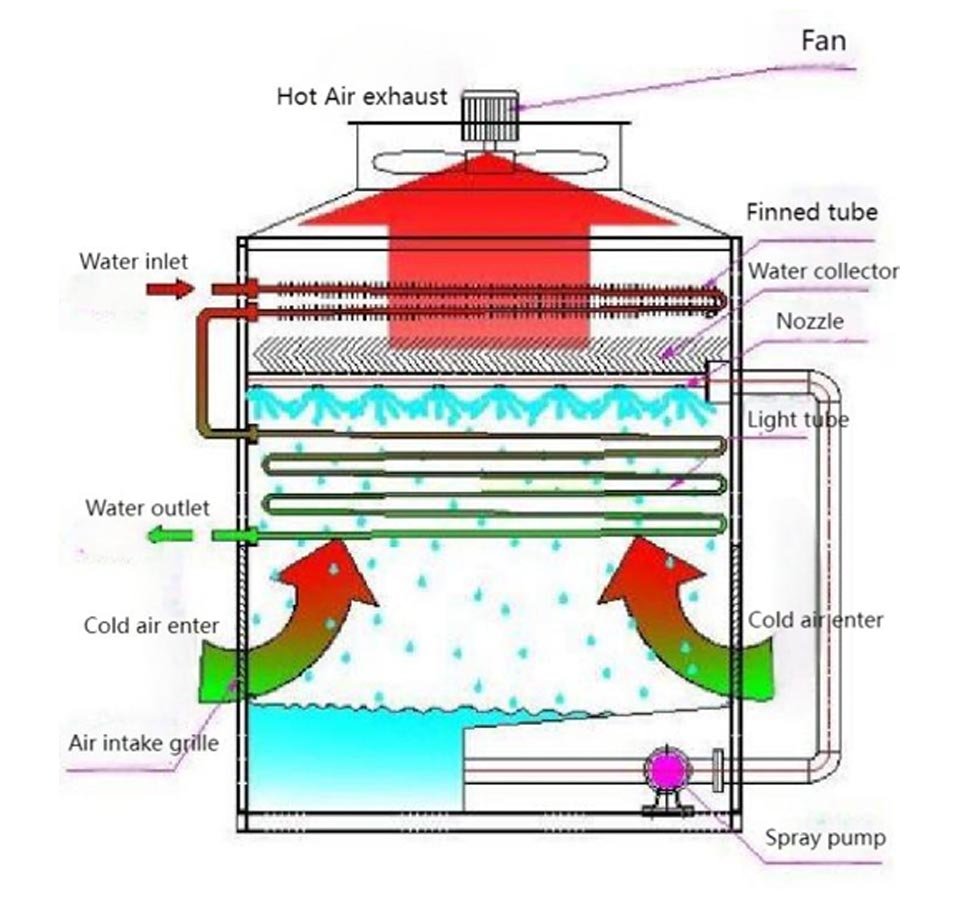

Тепло, выделяемое производственным оборудованием, передается циркулирующему теплоносителю. Высокотемпературный теплоноситель проходит через закрытый трубопровод и поступает в комбинированную сухо-влажную закрытую градирню.
Высокотемпературный теплоноситель поступает в сухой градирню и через трубу основания передает тепло ребрам, обмениваясь теплом с высокоскоростным потоком воздуха, отбирая тепловую энергию и снижая температуру.
Охлажденный теплоноситель затем поступает во влажный градирню, где оросительная вода испаряется и конденсируется, поглощая тепло и продолжая охлаждение. Диапазон охлаждения больше, чем у сухого градирни, но требуется расход оросительной воды.
Циркулирующий теплоноситель охлаждается сухим и влажным змеевиками для удовлетворения технологических требований, а затем поступает обратно в производственное оборудование по замкнутому контуру для повторного переноса тепла, и цикл повторяется.
Дополнительная технология теплообмена
Комбинированная сухо-влажная градирня оптимизирует сочетание воздушного и испарительного охлаждения. Благодаря инновационной конструкции два метода охлаждения взаимозависимы по структуре и дополняют друг друга по функциям. Интеллектуальный метод управления позволяет не только обеспечить высокую эффективность теплообмена, но и учесть преимущества экономии воды при воздушном охлаждении и испарительного охлаждения, эффективно реализуя преимущества высокой эффективности, энергосбережения и экономии воды системы.
Высокий коэффициент энергоэффективности/экономия воды и электроэнергии
Корпус градирни имеет небольшую высоту, что экономит инвестиции в строительство; напор насоса низкий, а энергопотребление низкое; заданное значение температуры окружающей среды позволяет реализовать сухой режим работы, останавливая распыление воды;
Интеллектуальная работа отвечает требованиям экономии воды и энергии в различных условиях окружающей среды; оребренная труба всегда находится в среде сухого воздуха и имеет длительный срок службы; распылительная труба имеет специальное антикоррозионное покрытие, которое легко очищается и удаляет накипь; для распыления воды можно использовать низкокачественную регенерированную воду, сточные воды после десульфурации, поверхностные дождевые воды и т. д., что позволяет повысить концентрацию и снизить потребление промышленной воды.
Преимущества сухого и влажного комбинированного режима работы
Сухой змеевик: нулевой расход воды, отсутствие накипи на внешней поверхности трубок, прямое падение температуры с высокой температуры, полное использование низкотемпературных характеристик проекта, использование воздуха для снижения температуры высокотемпературной среды примерно на 2–4 градуса и полное отсутствие расхода воды.
Мокрый тип: высокая эффективность, большой перепад температур, низкие инвестиции, снижение температуры циркулирующей среды до требуемой для производственного процесса и снижение инвестиций в сухие змеевики.
Принцип работы
Совместный режим работы сухого и влажного змеевиков
Одновременно включаются устройства кондиционирования воздуха испарительной секции и секции воздушного охлаждения. Циркуляционная вода сначала проходит через секцию воздушного охлаждения, а окружающий воздух обтекает оребренные трубки, предварительно охлаждая циркулирующую воду. Предварительно охлажденная циркуляционная вода поступает в испарительный охладительный пучок и обменивается теплом с воздухом и распыляемой водой, протекающими снаружи трубок, что обеспечивает охлаждающий эффект.
Режим работы «всухую»
Когда температура окружающей среды ниже расчетной, отключите кондиционер испарительной секции и включите кондиционер секции воздушного охлаждения. Прекратите распыление воды и используйте воздушное охлаждение для снижения температуры циркулирующей воды.
Режим работы «влажной»
Когда температура летом очень высокая, отключите кондиционер секции воздушного охлаждения и включите кондиционер испарительной секции. Включите подачу распыляемой воды для охлаждения циркулирующей воды в трубопроводе за счет подачи воздуха и распыления воды снаружи трубопровода.
Когда температура летом очень высокая, отключите кондиционер секции воздушного охлаждения и включите кондиционер испарительной секции.Включите подачу распыляемой воды, чтобы охладить циркулирующую в трубе воду за счёт потока воздуха и распыления воды снаружи трубы.
