Охлаждающая среда: вода, масло или другие жидкости.
Материал конденсатора: медный трубчатый конденсатор, трубчатый конденсатор из нержавеющей стали.
Материал корпуса конденсатора: листовая нержавеющая сталь 304, супероцинкованный лист, магний-алюмоцинковый лист.
Принцип работы
Противоточная закрытая градирня – это градирня, в которой направление ветра противоположно направлению потока оросительной воды. Воздухозаборник противоточной закрытой градирни расположен внизу. Сухой и низкотемпературный воздух засасывается снизу градирни и попеременно движется в противоположном направлении с падающей оросительной водой. Горячий воздух поглощает тепло и влагу и выбрасывается верхним вентилятором.
Характеристики
Хладагент и теплоноситель движутся в противоположных направлениях. Оросительная вода распыляется сверху вниз, а воздух проходит снизу вверх с высокой скоростью.
Конструкция
Главная особенность – замкнутость. Охлаждающая среда полностью замкнута и охлаждается потоком в теплообменной трубке. Она полностью изолирована от внешнего мира и других сред. Она замкнута, не испаряется, не содержит примесей и не потребляет воздух, что обеспечивает чистоту и постоянство температуры, и может охлаждать любую жидкость.
Преимущества
Всё поперечное сечение может быть использовано для размещения теплообменных труб, обеспечивая большой расход, малое сопротивление, простую конструкцию и удобное обслуживание. Благодаря простой конструкции, пыль и накипь не скапливаются снаружи труб даже в суровых условиях.
Компоновка противоточной структуры
Особенности: Распылительная вода направлена вниз, охлаждающий воздух направлен вверх; циркулирующая среда полностью изолирована от внешнего мира; поперечное сечение градирни полностью выполнено из драгоценных металлов.

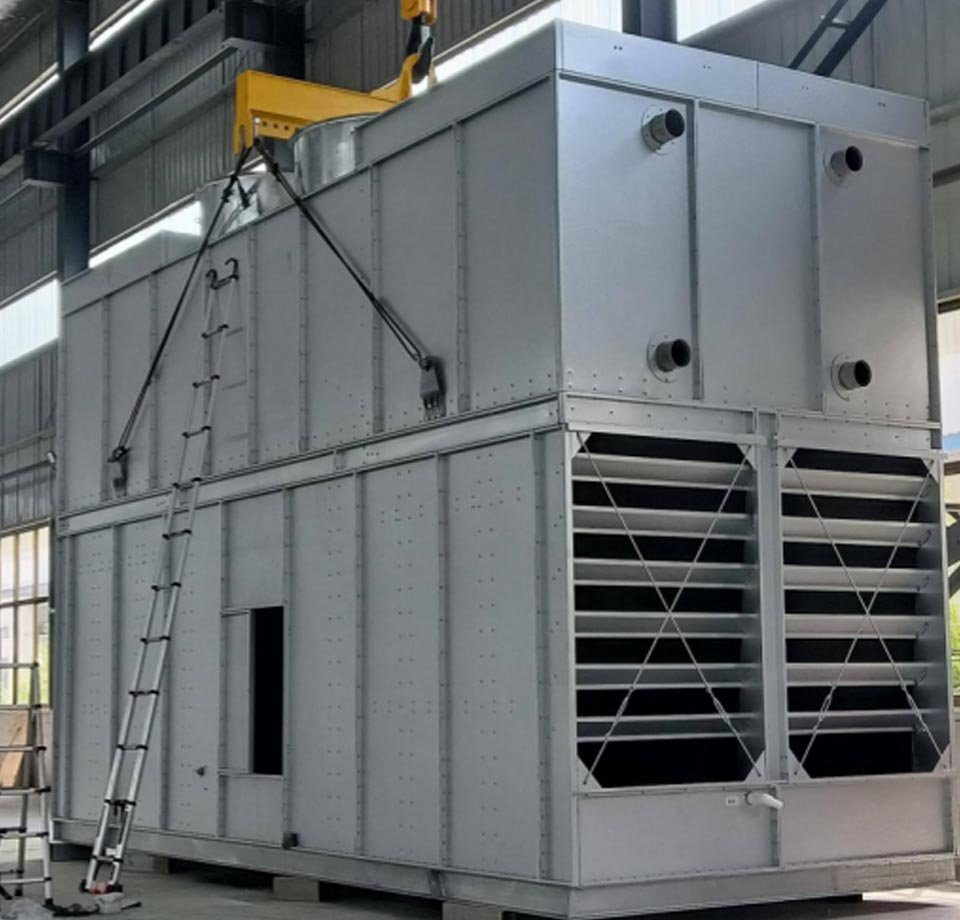

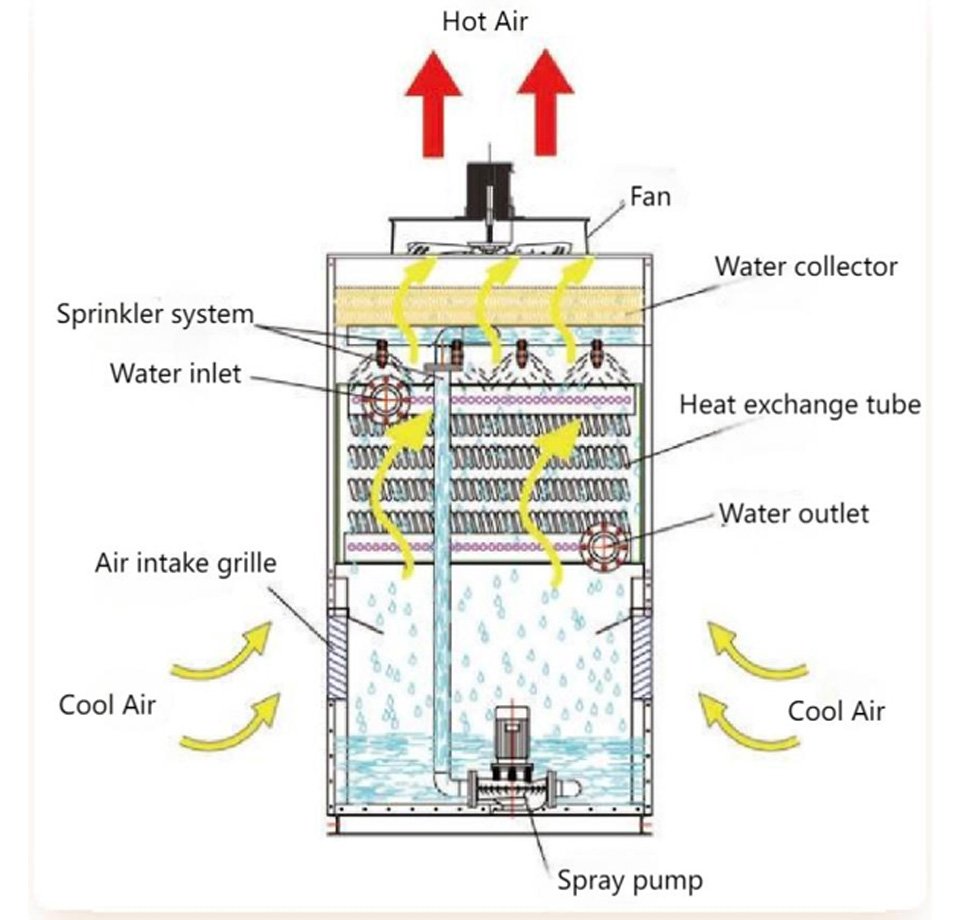

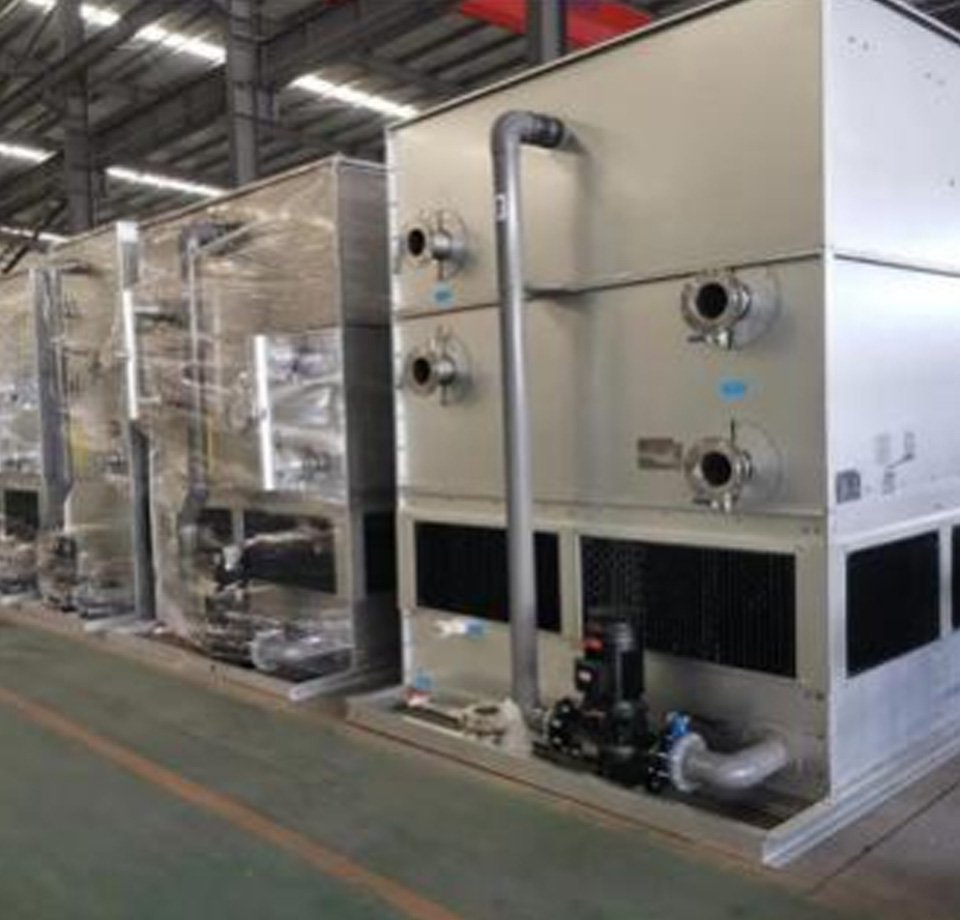

Конструкция: Внизу находится бак распылительной воды, вверху — воздухозаборник, а вокруг него — теплообменные змеевики. Вверху — система распылительной воды, а сверху — водосборник и вентилятор.
Принцип работы противоточного охлаждения
Воздушное охлаждение: Рабочая жидкость циркулирует в змеевике закрытой градирни. После того, как тепло жидкости поглощается стенкой змеевика, тепло от стенки трубы отводится наружу через вентилятор, расположенный в верхней части охладителя. Направление потока воздуха: Охлаждающая вода в градирне контактирует с воздухом в обратном направлении, и вода распределяется через водораспределитель. Интенсивность теплообмена высокая, то есть охлаждающий эффект относительно хороший.
Водяное охлаждение: При слишком высокой температуре жидкости (превышающей заданную) автоматически запускается система распыления, и насос распыления распыляет воду на влажную и горячую стенки трубы, образуя водяную пленку, которая поглощает большое количество тепла (скрытую теплоту испарения) за счет испарения. Часть распыляемой воды превращается в водяной пар и уносится потоком воздуха. Неиспарившиеся капли воды оседают на теплообменном слое насадки и собираются в водосборном резервуаре после охлаждения для следующего цикла. Жидкость в змеевике замкнутая и циркулирует, теоретически расход отсутствует.
Технические параметры
Расчетные условия: температура влажного термометра: 28 °C, температура сухого термометра: 31,5 °C, атмосферное давление: 9,94×10⁴ Па.
Parameter Model | Standard Cooling Capacity （kcal/h) | Circulation flow(m3/h) | Dimensions（mm） | Fan Power(kw） | Fan Diameter (mm） | Spray pump power(kw） | Inlet and outlet DN | Overflow SewageDN | Hydration DN | Running weight（kg） | ||||
37℃-32℃ | 42℃-37℃ | 50℃-42℃ | l | w | h | |||||||||
BCNL-10T | 50000 | 10 | 16 | 16 | 1350 | 750 | 2390 | 0.37 | 600 | 0.75 | 65 | 25 | 25 | 860 |
BCNL-15T | 75000 | 15 | 24 | 24 | 1950 | 700 | 2390 | 0.37 | 600 | 0.75 | 65 | 25 | 25 | 1020 |
BCNL-30T | 150000 | 30 | 48 | 48 | 2350 | 970 | 2390 | 0.37*2 | 600 | 1.1 | 65 | 25 | 25 | 1600 |
BCNL-40T | 200000 | 40 | 64 | 64 | 2850 | 9700 | 2390 | 0.75*2 | 800 | 1.5 | 65 | 25 | 25 | 2200 |
BCNL-50T | 250000 | 50 | 80 | 80 | 2850 | 1500 | 2390 | 1.5*2 | 900 | 2.2 | 80 | 25 | 25 | 2800 |
BCNL-65T | 325000 | 65 | 104 | 104 | 2850 | 1630 | 2390 | 1.5*2 | 900 | 2.2 | 100 | 25 | 25 | 3200 |
BCNL-80T | 400000 | 80 | 128 | 128 | 2850 | 2160 | 2390 | 1.5*2 | 900 | 2.2 | 100 | 50 | 25 | 4100 |
BCNL-125T | 625000 | 125 | 200 | 200 | 4250 | 2500 | 2390 | 1.5*3 | 900 | 4 | 100 | 50 | 25 | 6630 |
BCNL-150T | 750000 | 150 | 240 | 240 | 4750 | 2400 | 3200 | 3*3 | 1000 | 4 | 125*2 | 50 | 25 | 7500 |
BCNL-200T | 100000 | 200 | 320 | 320 | 5250 | 2700 | 3200 | 3*3 | 1000 | 5.5 | 125*2 | 50 | 25 | 10500 |
BCNL-240T | 1200000 | 240 | 384 | 384 | 6350 | 2700 | 3200 | 4*3 | 1200 | 5.5 | 150*2 | 50*2 | 25 | 12000 |
BCNL-360T | 1800000 | 360 | 576 | 576 | 9600 | 3000 | 4800 | 7.5*4 | 2000 | 5.5*2 | 125*4 | 50*2 | 40*2 | 22200 |
BCNL-450T | 2250000 | 450 | 720 | 720 | 10600 | 3000 | 5200 | 7.5*5 | 1800 | 7.5*2 | 150*4 | 50*2 | 40*2 | 25000 |
BCNL-500T | 2500000 | 500 | 800 | 800 | 11500 | 3000 | 5200 | 7.5*5 | 2000 | 7.5*2 | 150*4 | 50*2 | 40*2 | 27500 |
