Охлаждающая среда: вода, масло или другие жидкости.
Материал конденсатора: медный трубчатый конденсатор, трубчатый конденсатор из нержавеющей стали.
Материал корпуса конденсатора: пластина из нержавеющей стали 304, супероцинкованная пластина, пластина из магниевого сплава с алюминиевым цинком.

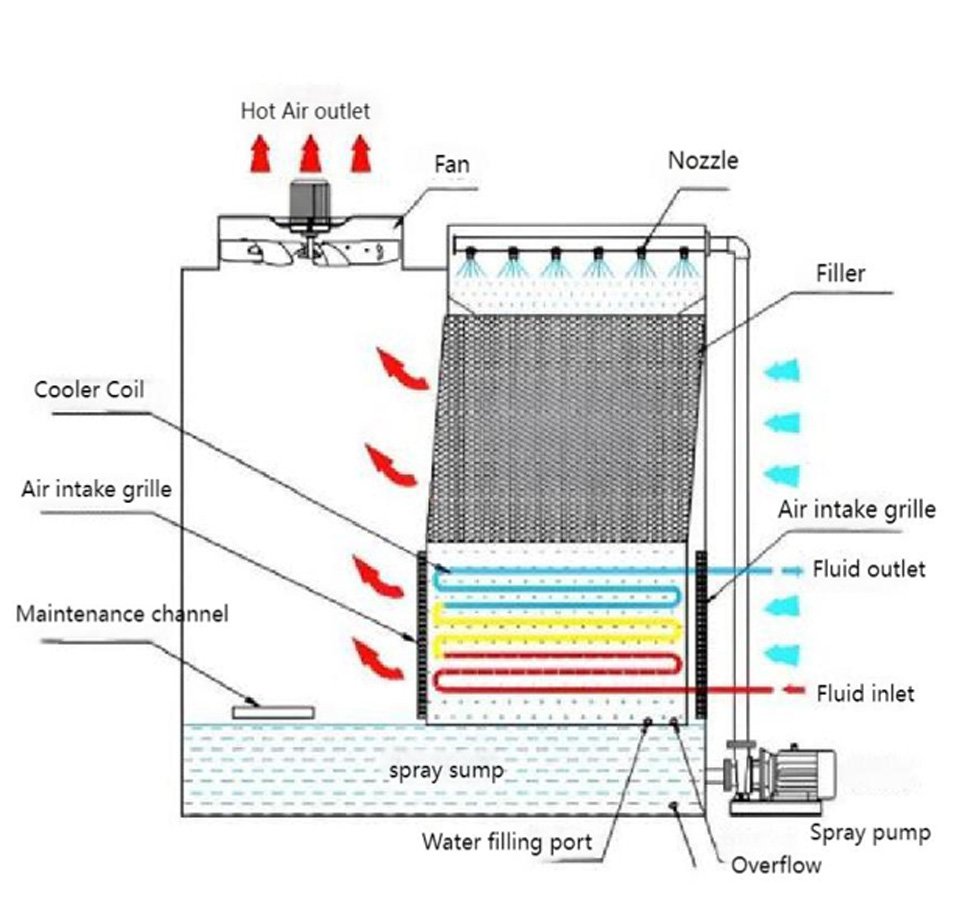

Принцип работы
Отличительной особенностью закрытой градирни с поперечным потоком является горизонтальное пересечение потоков оросительной воды и воды. Градирня имеет воздухозаборник с обеих сторон, оросительная вода распыляется сверху вниз, при этом температура воды понижается послойно через ороситель. Сухой холодный воздух поступает с обеих сторон, полностью интегрируется с оросителем и змеевиком, охватывая теплообменную трубку со всех сторон. Благодаря большой разнице влажности и температуры в зоне покрытия оросительной водой, достигается лучший эффект теплообмена.
Преимущество
Название градирни связано с горизонтальным направлением потоков оросительной воды и горячего воздуха. Оросительная вода поступает сверху вниз, а воздушный поток поступает горизонтально сбоку, проходит через середину змеевика теплообменника, осуществляет теплообмен с падающей оросительной водой и снижает её температуру.
Технические параметры
Расчётные условия: температура влажного термометра: 28 °C, температура сухого термометра: 31,5 °C, атмосферное давление: 9,94×10⁴ Па.
Model | Cooling capacity under standard conditions（kcal/h) | Circulation flow(m3/h) | Fan Power(kw） | Fan diameter (mm） | Spray pump power (kw） | Inlet and outlet DN | Over flow Sewage DN | Hydration DN | Operating weight（kg） | |||||
长 | 宽 | 高 | ||||||||||||
37℃-32℃ | 42℃-37℃ | 50℃-42℃ | L | W | H | |||||||||
BCHL-100T | 500000 | 100 | 160 | 160 | 2800 | 2700 | 3200 | 3*2 | 1000 | 4 | 125 | 50 | 25 | 7100 |
BCHL-150T | 7500000 | 150 | 240 | 240 | 4750 | 3000 | 3200 | 4*3 | 1100 | 5.5 | 125*2 | 50 | 25 | 9800 |
BCHL-200T | 1000000 | 200 | 320 | 320 | 6350 | 3000 | 3200 | 4*4 | 1200 | 4*2 | 150*2 | 50 | 25 | 12500 |
BCHL-320T | 1600000 | 320 | 512 | 512 | 8000 | 3000 | 3200 | 5.5*4 | 1400 | 5.5*2 | 150*2 | 50 | 25 | 17500 |
BCHL-400T | 200000 | 400 | 640 | 640 | 6350 | 6000 | 3200 | 4*8 | 1200 | 4*4 | 125*8 | 50*2 | 25 | 22500 |
BCHL-500T | 2500000 | 500 | 800 | 800 | 12400 | 3000 | 3200 | 4*8 | 1200 | 4*4 | 150*4 | 50*2 | 25*2 | 28000 |
BCHL-600T | 3000000 | 600 | 960 | 960 | 8000 | 6000 | 3200 | 5.5*8 | 1400 | 5.5*4 | 150*4 | 50*2 | 25*2 | 35000 |
BCHL-800T | 4000000 | 800 | 1280 | 1280 | 12400 | 6000 | 4700 | 7.5*8 | 1500 | 7.5*4 | 200*4 | 50*2 | 25*2 | 45000 |
